8채널, 12비트 고해상도 오실로스코프(High Definition Oscilloscopes) 소개 - WaveRunner 8000HD series

오늘날의 매우 복잡한 전력 변환 시스템, 자동차 ECU 및 임베디드 제어 시스템은 그 어느 때보다 더 많은 신호, 센서 입력 및 저전압 전원 레일을 사용하여 더 작고, 더 조밀하고, 더 빨라지고 있습니다. WaveRunner 8000HD series의 12GHz 대역폭에서 2bit 분해능, 8채널, 매우 긴 캡처 시간과 완벽한 소프트웨어 도구 세트의 조합은 이러한 주요 응용 프로그램에 이상적입니다.





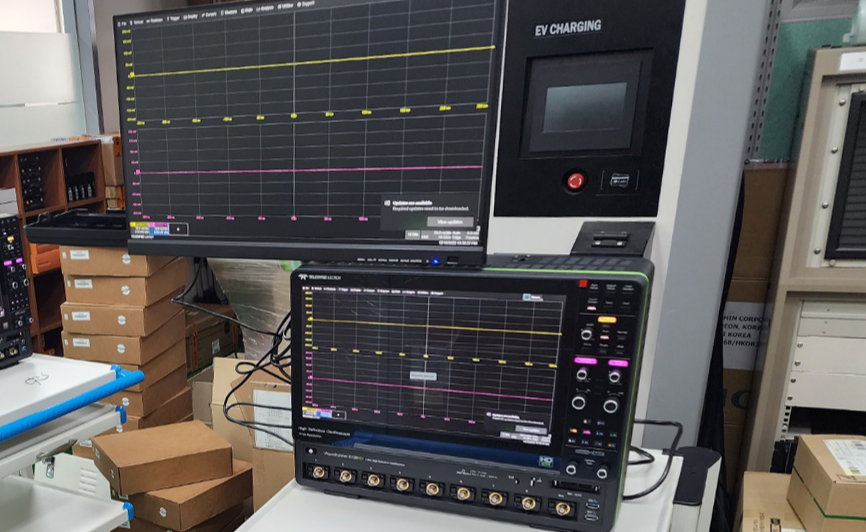

8채널, 12비트 고해상도 오실로스코프(High Definition Oscilloscopes) WaveRunner 8000HD series





더 많은 채널로 유연성 향상

WaveRunner 8000HD series는 8개 아날로그 채널, 16개 디지털 채널을 제공하는 유일한 오실로스코프로서, 두 대의 8채널 시스템을 동기화할 수 있으며 디지털 채널을 사용할 때 아날로그 8/16채널을 모두 사용할 수 있습니다.

• 8개 채널
• OscilloSYNC™를 사용한 16개 채널
• 아날로그 / 디지털 트레이드오프 없음

가장 긴 메모리, 간단한 내비게이션

포착 메모리가 최대 5 Gpt인 WaveRunner 8000HD series는 장시간의 이벤트를 캡처하면서도 가장 작은 세부 정보까지 가시성을 발휘하도록 높음 샘플 속도를 유지합니다.

• 5Gpt - 빠른 반응
• 간단한 내비게이션
• No compromise

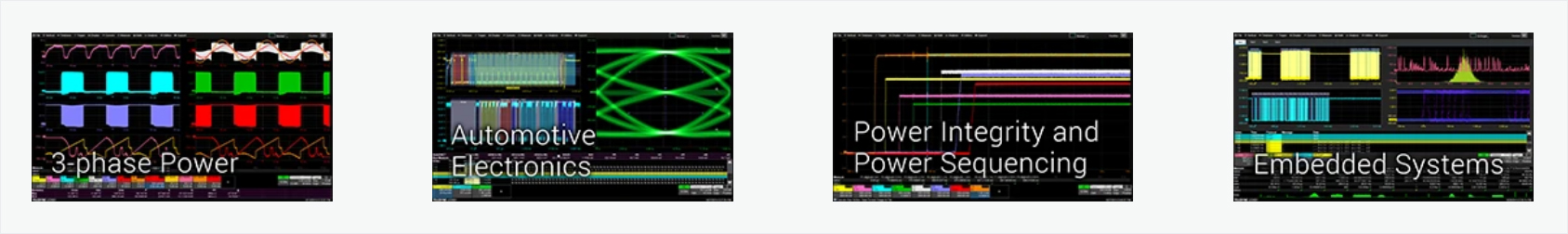

3상 전력 변환

8개 아날로그 채널(OscilloSYNC사용할 경우 16개 채널), 3상 전력 분석 소프트웨어, 그리고 인버터 하위 섹션, 전력 시스템 및 컨트롤 테스트를 위한 고성능 프로브를 포함합니다.

• Dynamic, Static 상태 모두 분석
• 포괄적 프로브 기능
• 최대 16개 아날로그 채널

오토모티브 전자

WaveRunner 8000HD series는 많은 채널 수, 긴 메모리, 광범위한 검증 및 디버그 소프트웨어를 결합하여 오토모티브 분야에서 요구하는 특별한 테스트 조건을 가장 잘 충족할 수 있습니다.

• 최고의 자동차 버스 디버깅 툴
• ECU 디버그를 위한 채널 추가
• EMI/EMC 사전 컴플라이언스 테스트

전원 무결성 및 전원 시퀀싱

WaveRunner 8000HD series의 높은 분해능, 긴 메모리와 많은 채널 수로 전원 공급, 전달 및 소비의 모든 측면을 검증, 디버깅할 수 있어 완벽한 신뢰성을 제공합니다.

• 정확한 PDN 측정
• 특화된 전원 프로브
• 전원 시퀀싱

임베디드 컴퓨팅 시스템

가장 포괄적인 임베디드 컴퓨팅 시스템 분석(아날로그, 디지털, 시리얼 데이터 및 센서)을 위해 최고 분해능에서 가장 긴 레코드를 포착할 수 있습니다.

• 강력하고 폭넓은 툴박스
• 긴 캡처가 가능한 8채널
• 포괄적인 프로브 제공

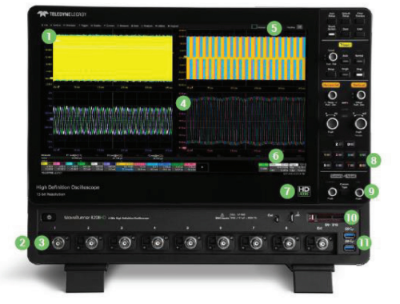

WaveRunner 8000HD series 특징 요약



1. 15.6" 1900 x 1080 커패시티브 터치스크린 디스플레이

2. 8개 아날로그 입력 채널

3. ProBus 입력이 모든 텔레다인 르크로이 프로브 지원

4. 직관적이고 효율적인 조작을 위한 OneTouch 사용자 인터페이스가 포함된 MAUI

5. Q-Scape 멀티탭 디스플레이 아키텍처

6. 최대 5Gpt의 신호 포착 메모리

7. HD4096 기술 - 항상 12비트

8. 디스플레이에서 연결된 파형에 버튼/표시기가 컬러 코딩 되어있음

9. 메뉴를 열지 않고 커서 사용 및 설정 조정 가능

10. 16개 통합 디지털 채널을 지원하는 혼합 신호 기능





11. 6개 USB 3.1 포트 (2개는 전면, 4개는 측면)

12. HDMI 및 DisplayPort - 4K(4096 x 2304) 외부 모니터 지원

13. 탈착형 SSD(기본)

14. OscilloSYNC를 사용하여 한 디스플레이에 16개 채널 표시

15. 다른 장비에 연결하기 위한 레퍼런스 클럭 입/출력

16. 고속 데이터 전송을 위한 USb 3.1 기반의 USBTMC



---
